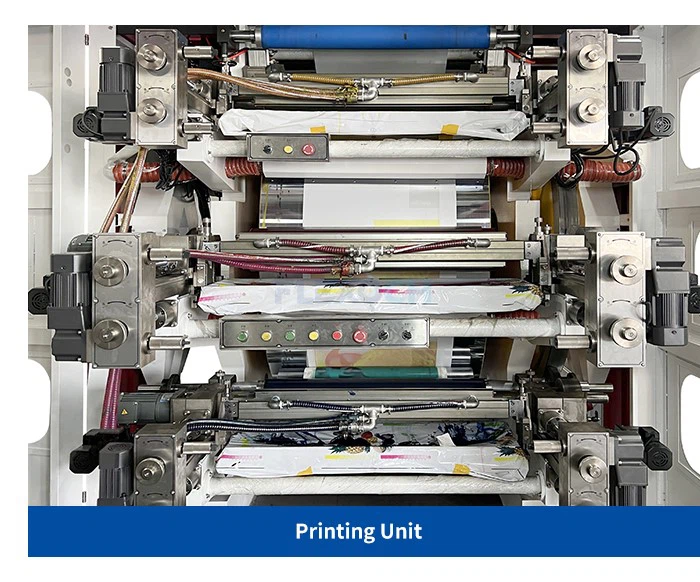

(1) Centrálny dojemový valec a každá tlačiareň
Najzákladnejším rozdielom medzi satelitnými flexografickými tlačiarenskými tlačmi a 100-jednotkovými flexografickými tlačovými tlačmi je, že každá tlačová jednotka zdieľa centrálny valcový valček a každá tlačová jednotka je distribuovaná okolo centrálneho valca dojem. Keď je tlačový substrát blízko dojemového valca na jeden týždeň, je dokončená viacfarebná tlač každej farebnej skupiny.

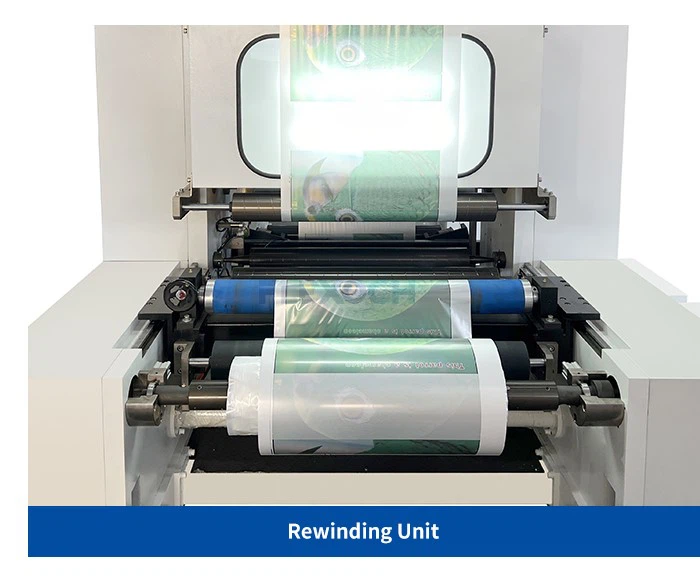

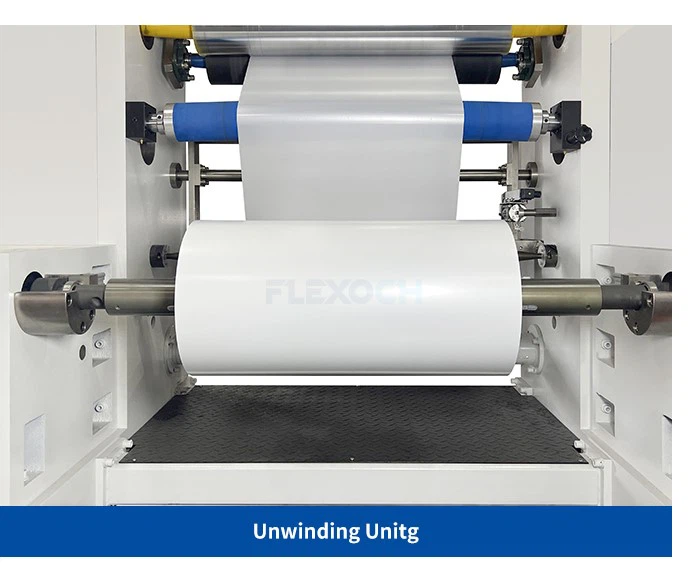

(2) nepretržité vinutie a odvíjacie zariadenie
Prevíjacie a odvíjajúce zariadenie satelitného flexografického tlačiarenského lisu vo všeobecnosti prijíma mäkké pripojenie motora jednosmerného motora. Odvíjacie zariadenie aj prevíjacie zariadenie tvoria riadiaci systém s uzavretou slučkou. Zariadenie na detekciu plávajúceho valca detekuje napätie odvíjania alebo prevíjania a vypočíta jeho hodnotu. Spätná väzba na počítačový radič, rýchlosť je upravená jednosmerným motorom a napätie každého systému s uzavretou slučkou je udržiavané konštantné pri stanovenej hodnote. Odvíjajúce sa a prevíjajúce diely vo všeobecnosti používajú nepretržité previnenie na zníženie straty surovín a minimalizáciu poklesu výrobnej kapacity počas prevíjania.

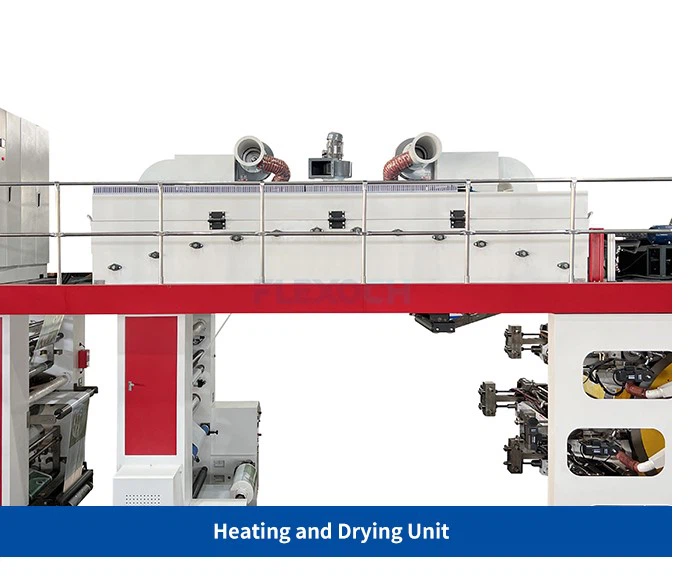

(3) Sušenie zariadenia
Suchovacie zariadenie satelitného flexografického tlačiarenského stroja sa vo všeobecnosti rozdeľuje na dve časti, jedna je medzifarebná sušička rozdelená medzi tlačové jednotky a druhá je sušička mostu po dokončení tlačovej skupiny každej farebnej skupiny. Sušič medzi každou farebnou skupinou je nainštalovaná medzi dvoma susednými farebnými skupinami. Napríklad prvá farebná sušička je nainštalovaná medzi prvou a druhou tlačiarňou. Jeho funkciou je zabezpečiť, aby bol mokrý zásobník mokrý počas procesu tlače flexografického tlačového stroja. Podľa potrieb procesu vytvoril tlačený produkt po sušení sušičkou film na povrchu atramentu, ale nie je priehľadný. Preto musia byť flexografické tlačiarenské lisy N-farby vybavené medzifarebnými sušičkami N-1. Po vytlačení poslednej sady tlačiacich jednotiek už nie je potrebné pretlačenie, takže zvyčajne sa nepridá žiadna takáto sušička a priamo zadá sušička mosta. Sušič mostu je v skutočnosti sušený tunel navrhnutý podľa určitej dĺžky. Pretože sa nachádza medzi centrálnym dojmovým valcom a vinutým zariadením, je veľmi ako most spájajúci tieto dve komponenty, takže sa nazýva.
(4) Zariadenie chladiaceho substrátu tlače
Tlač vedenia sušená sušičom mosta je potrebné pred navíjaním ochladiť. Pretože všeobecná rýchlosť výroby satelitných flexografických tlačových strojov je nad 250 m/min, samotné chladenie vzduchu v prírodných podmienkach nemôže splniť požiadavky substrátu. Preto je chladenie vylepšené chladiacim valčekom so vstavaným systémom cirkulácie vody a povrch chladiaceho valca je chrómovaný, aby sa zabránilo kondenzácii chladiacej vody korodovať povrch valca:

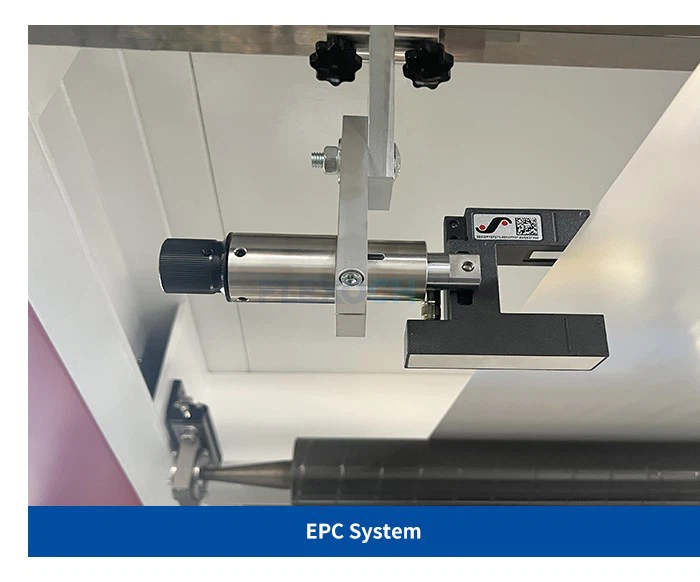

(5) Zariadenie na riadenie okrajov na tlač substrátu
Zariadenie je nainštalované v odvíjajúcich sa a prevíjajúcich sa častiach, aby sa zabezpečilo, že horizontálna (koncová tvár) tlače substrátu je pri prevíjaní a odvíjaní čistá.
Toto je podrobný obrázok tlačiarenského stroja CI Flexo.
